W103D 盒子完整指南：从开箱到 MRRC 干活

面向手里刚拿到一台 W103D、什么都没做过的人。全程分两大段：先把系统刷进去（§1–§8）， 再把 MRRC 配到能用（§9–§16）。最后一节是一张打勾清单。

盒子是卖家刷好、直接交给你的？ 那不用读本文，看 W103D_USER_GUIDE.md。 速查版（已熟悉流程时看）：packaging/box/README.md 要自己出镜像才看：docs/w103d_pack.md

三条前置说明，先说清楚：

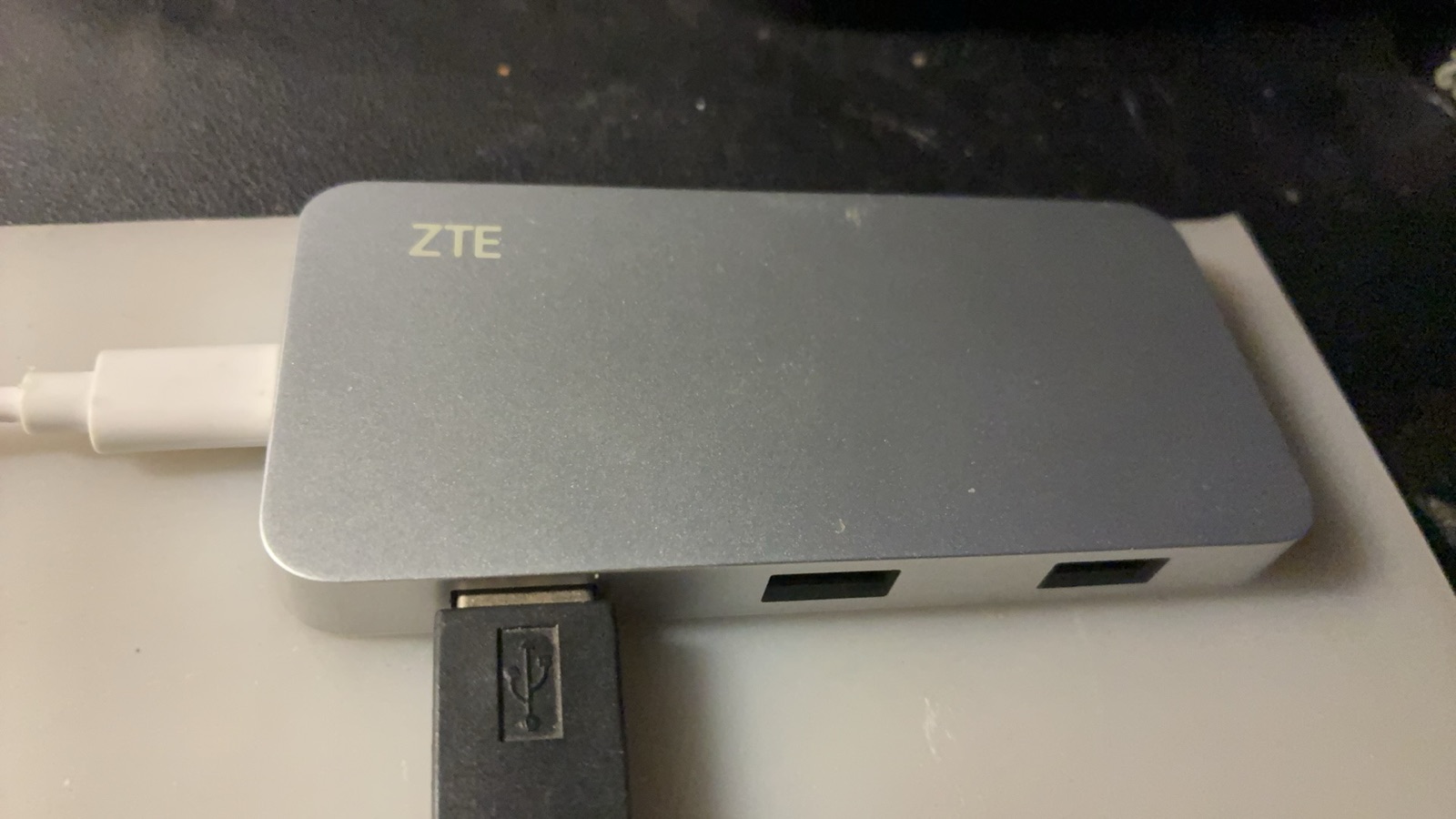

—— 那是推荐的最终形态：盒子 + 一根电源线 + 一根网线，不再需要 U 盘。

发货版：带的是一组公开的预置口令（§7），第一件事就是改掉它们；自己构建且 不传 --preflash 时，Web 口令才每台现生成。

不一致。我把三种手段都写了，按你的机器试。

1. 走 U 盘路线：Android 的分区与数据不动（只写一次 u-boot 环境，见 §5）。刷坏了拔掉 U 盘重新上电就回到原厂安卓。验收通过后把系统固化进 eMMC（§17）
2. 镜像里没有任何私钥。 自签证书在盒子首启时现生成。对外下载的 1.28.1 镜像是
3. §5（让盒子从 U 盘启动）是最容易卡住的一步，因为那一段在原厂安卓里操作，各家固件的菜单路径

---

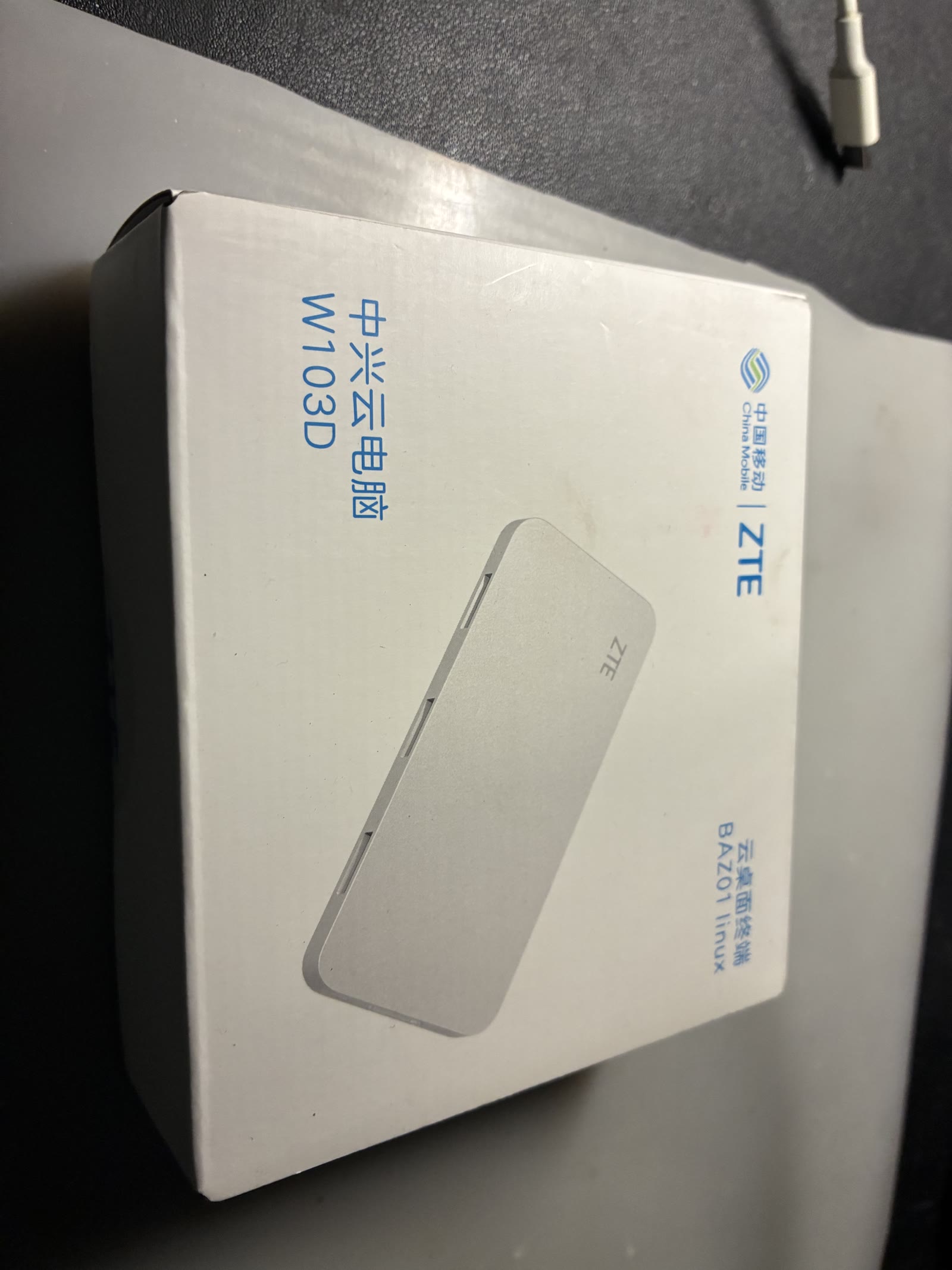

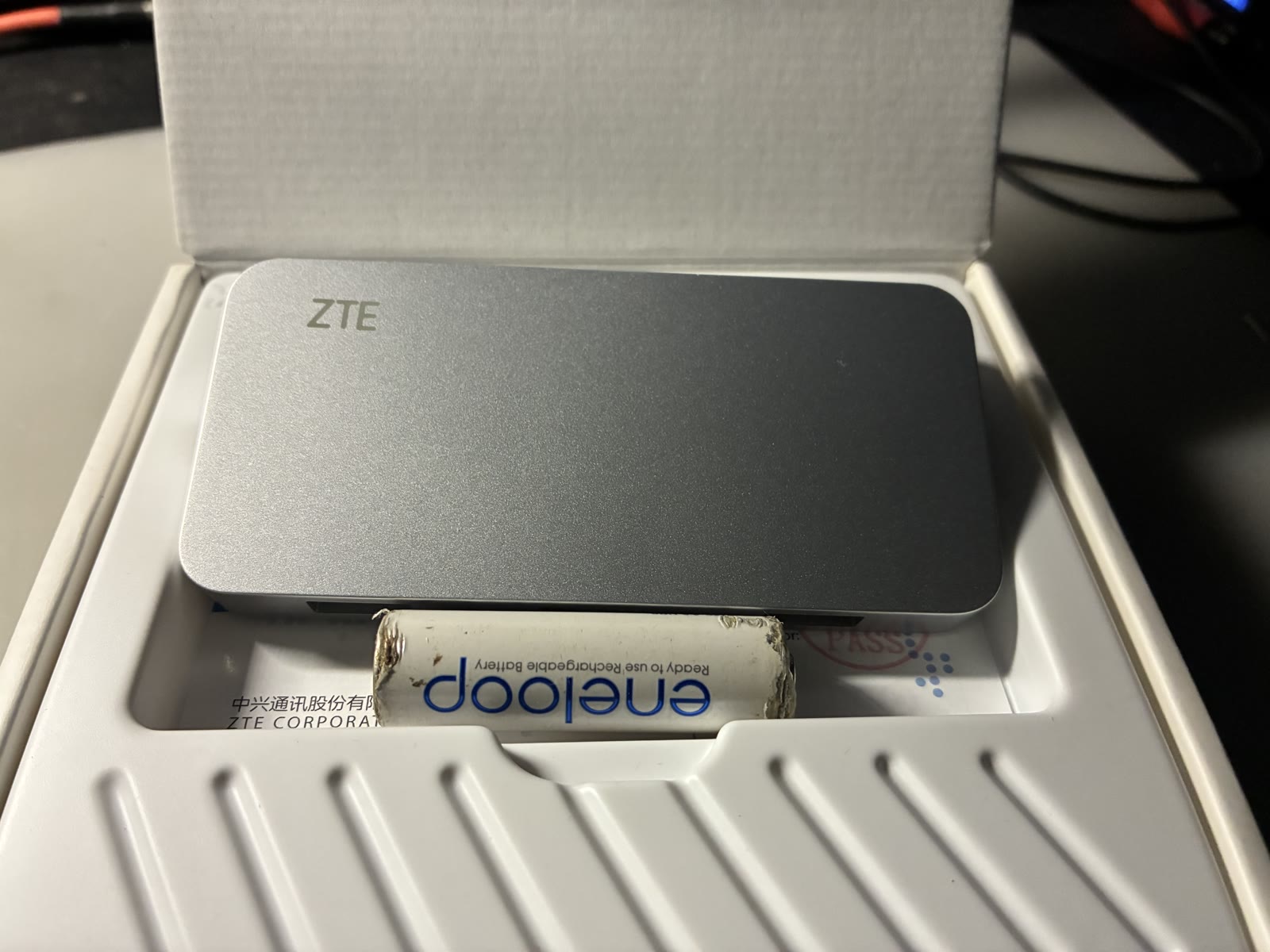

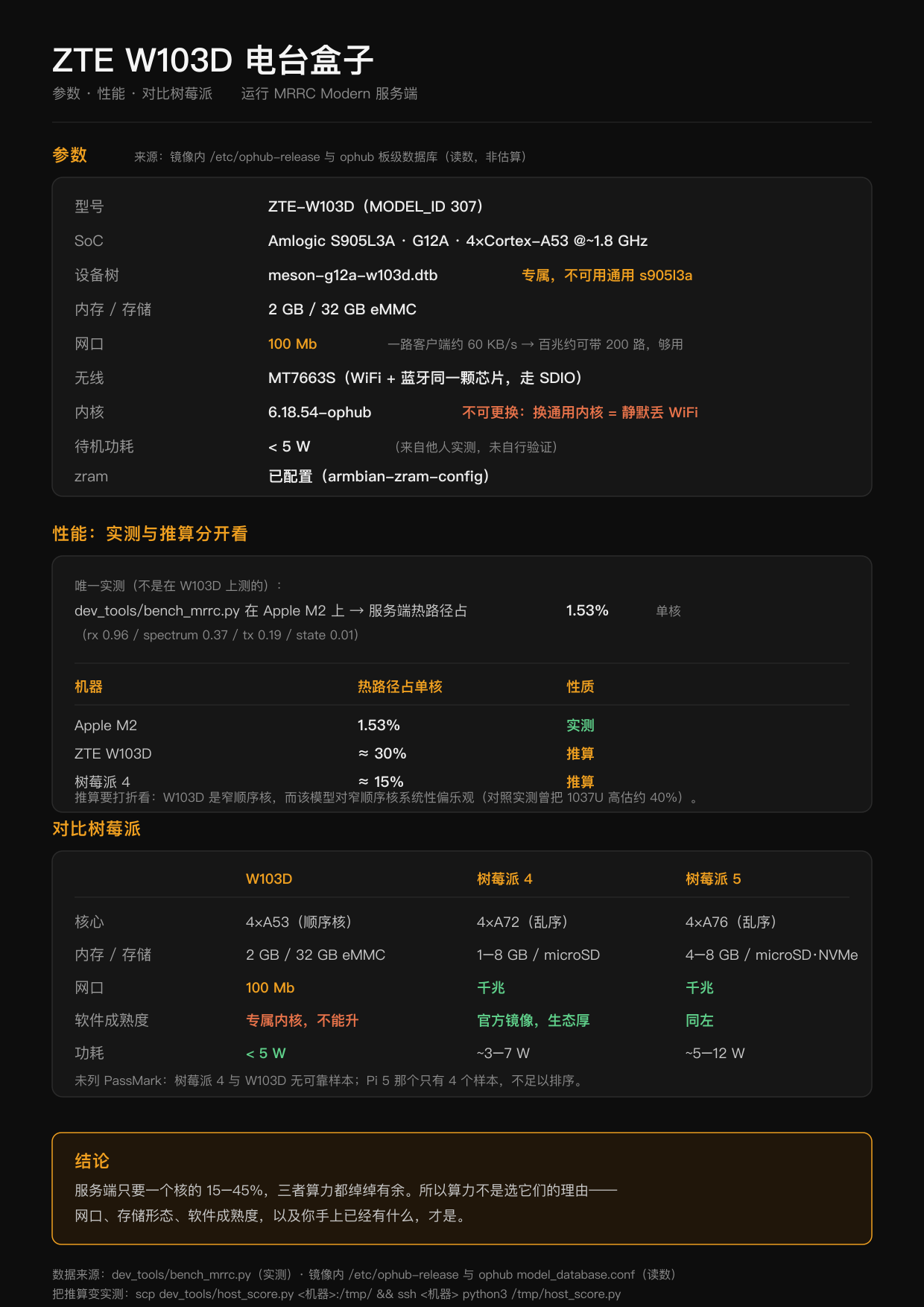

1. 先认清你的盒子

⚠️ 认准芯片。国科 GK6323、RK3566 的同名/同形盒子不适用——那份镜像的内核补丁与 WiFi 固件 是专门烘给 S905L3A-w103d 的。

芯片叫法对照（别被卖家说晕）

三个说的是同一颗芯片的家族：S905L3A 属于 G12A，市面俗称 S905X2，ophub 钉的是具体变体名。 所以卖家说"S905X2"、而本文档说"S905L3A"，不矛盾 ✅

同族的几个兄弟型号（固件通刷）

中兴云电脑  W100D / W102D / W103D / W105D      ← 论坛实测：这几款固件通刷

（W100D 与 W105D 的公开配置完全一样，差别在形态与命名：W100D 属"太极"、W105D 属"玲珑"名片式。）

"通刷"说明硬件几乎同源 ✅ 但存储差 4 倍（8 G vs 32 G）——本镜像装完约占 3 GB、载荷仅 145 MiB， 8 G 型号够用 ✅

关于无线网卡：论坛资料没有一款写明（四款都没写）。但"固件通刷"是一条支持性证据 —— 一份线刷包能同时驱动四款的 WiFi，说明它们多半是同一颗或兼容网卡 ✅（这是推断，不是确证 ⚠️）。 真要买之前，以实物为准：getprop 或拆机看丝印。

⚠️ 但有一处本指南无法替你确认：W105D/W100D 用的是不是同一颗 MT7663S 无线网卡（论坛资料没写）。 本镜像最难的部分正是 MT7663S 的驱动适配，这块不一样的话，WiFi 就要重新适配。 另外 ophub 的板级库里只有 W103D（s905l3a-w103d），没有 W105D 的条目——同族不等于配置可直接复用。

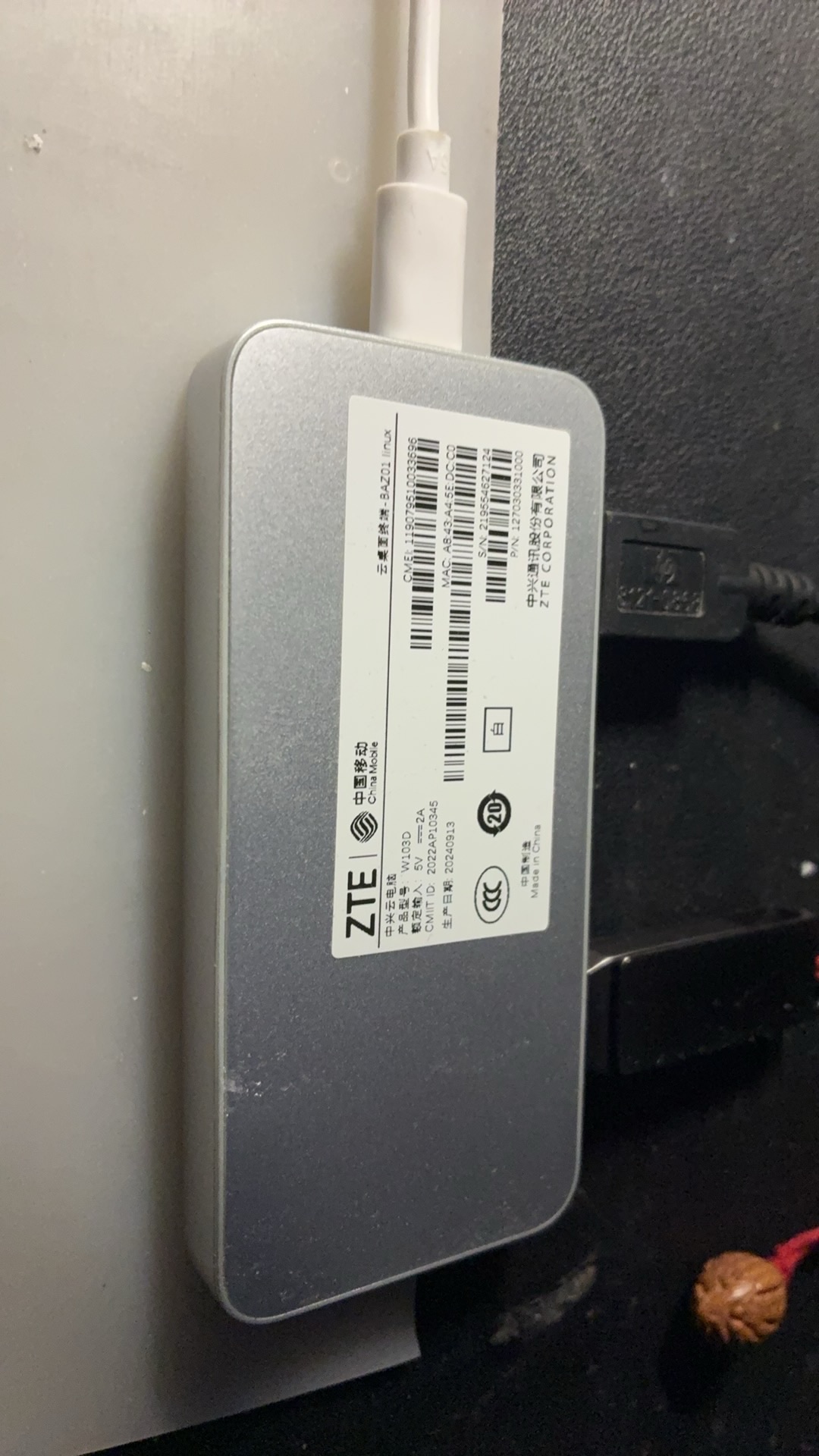

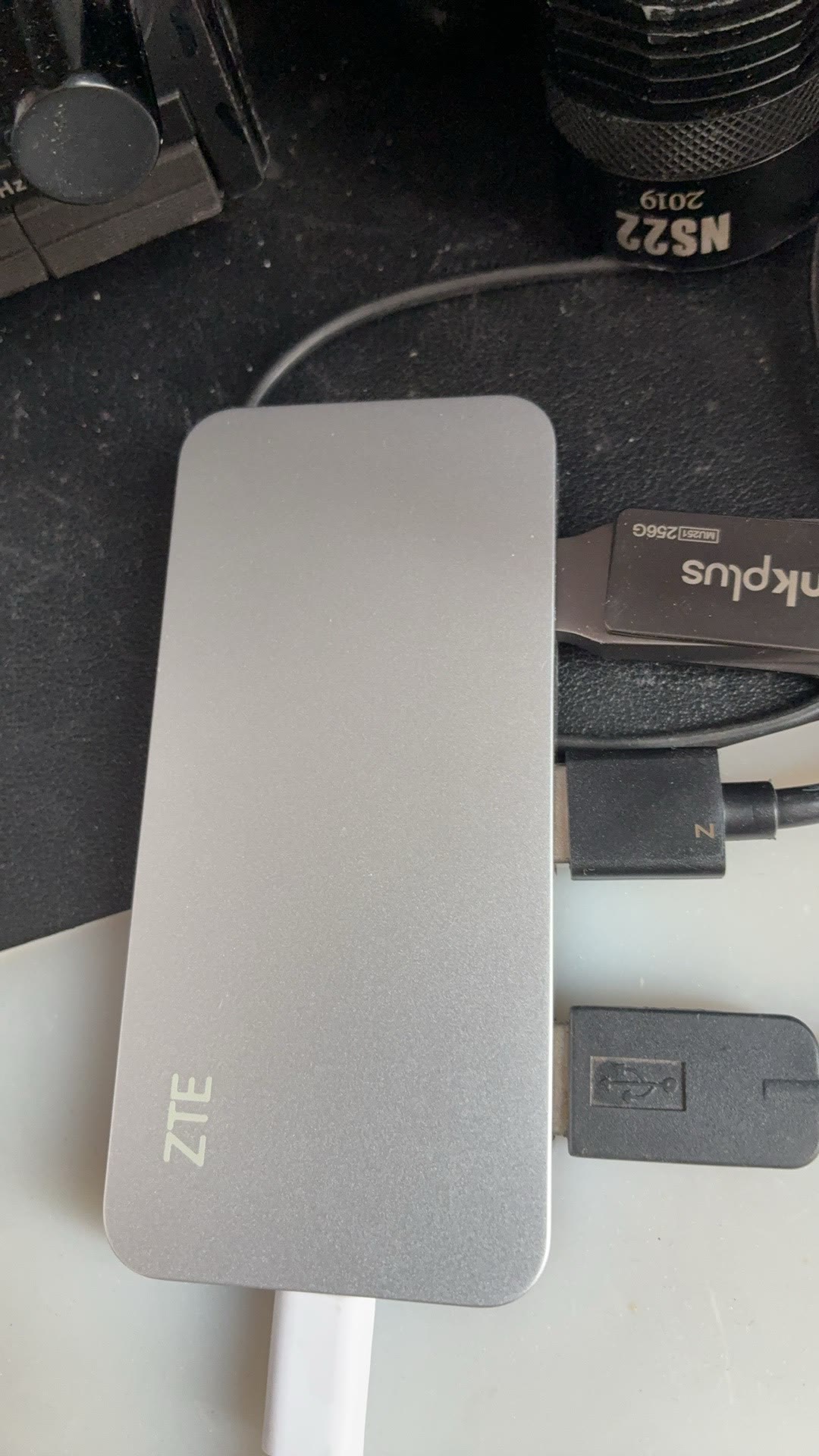

盒子上的口要认一遍（拍照存着，接线时省事）：

• 网口、HDMI、电源
• USB 口 ≥ 2：一个插 U 盘（走 U 盘路线时），一个给电台
• 复位孔（AV 孔里那个小按钮）——§5 的兜底手段要用

2. 准备清单

• W103D 盒子 + 原装电源
• ≥8 GB U 盘（会被完全擦除）
• 网线（必须——首启要联网）
• 电台 USB 线。FT-710 要插盒子/电台的上方 Enhanced 口（不是 Standard 口）
• 电脑（烧盘用）
• 原厂线刷固件包（兜底；走 U 盘路线时用不到，但建议先下载好放在手边）

3. 下载镜像并校验

mkdir -p ~/w103d && cd ~/w103d
curl -LO https://www.vlsc.net/mrrc_modern/downloads/MRRC-Modern-1.28.1-w103d.img.gz

校验（这一步别跳——1.22 GB 下坏了是能下坏的）：

# macOS
shasum -a 256 MRRC-Modern-1.28.1-w103d.img.gz
# Linux
sha256sum MRRC-Modern-1.28.1-w103d.img.gz

两者都对不上就别往下走。先确认字节数（ls -l）——大小不对说明下载被截断了。

4. 烧到 U 盘

认准盘符，别烧错盘。（这一步会把目标盘整个擦掉。）

macOS：

diskutil list                      # 找到你的 U 盘，记下 /dev/diskN（N 是数字）
diskutil unmountDisk /dev/diskN
gzip -dc MRRC-Modern-1.28.1-w103d.img.gz | sudo dd of=/dev/rdiskN bs=4m
sync                               # 等它真的写完

⚠️ 用 /dev/rdiskN（裸设备）不是 /dev/diskN——后者慢十倍以上。

Windows：用 Rufus 或 balenaEtcher，选那个 .img.gz（两者都能直接吃 gz）。 目标是"从镜像写入"模式，不是解压后复制文件。

Linux：

lsblk                              # 找盘
gzip -dc MRRC-Modern-1.28.1-w103d.img.gz | sudo dd of=/dev/sdX bs=4M status=progress conv=fsync

烧完把 U 盘安全弹出（macOS：diskutil eject /dev/diskN）。系统可能提示"此磁盘无法读取"—— 那是正常的，镜像是 Linux 分区，Windows/macOS 读不懂。

4.1 让系统用满整根 U 盘（推荐，一条命令）

镜像的根分区只有 2.9 GB，而且不会在首启自动长（里面带 /root/.no_rootfs_resize）—— 所以 U 盘剩下的大片空间默认是闲着的。系统跑起来后在盒子上补一句就行，ext4 支持在线扩容， 不用停机、不用拔盘：

apt-get install -y cloud-guest-utils     # 提供 growpart（镜像里没有这个包）
growpart /dev/sda 2                      # 只改分区表尾，不动起始扇区
resize2fs /dev/sda2                      # 文件系统跟着长
lsblk /dev/sda; df -h /                  # 2.9G → 整盘容量

为什么要这一步：/ddbr 里的 eMMC 全盘备份约 2.3 GB（§17.1），根分区只有 2.9 GB 时 放不下；录音与日志也需要余地。实测（231 GB 的 U 盘）：growpart + e2fsck -f + resize2fs 之后 df 从 2.9G / 剩 894M 变成 227G / 剩 226G。

扩容不动 UUID —— uEnv.txt 与 /etc/fstab 里的 root=UUID=… 照旧有效。 （想先在电脑上扩也可以：Linux 上离线跑同一组命令；macOS/Windows 没有 ext4 工具，到盒子上做。）

想在烧盘后立刻核对写入是否正确（Linux / 有 cmp 的环境）：

sync; echo 3 | sudo tee /proc/sys/vm/drop_caches >/dev/null      # 让下面的读真的落到盘上
sudo cmp <(gzip -dc MRRC-Modern-<ver>-w103d.img.gz) /dev/sdX -n <镜像解压后字节数>

一致即"盘上这份 = 镜像那份"（1.26.0 实测 IMAGE_MATCH_OK）。<镜像解压后字节数> 用 gzip -l MRRC-Modern-<ver>-w103d.img.gz 看最后一行。

5. 让盒子从 U 盘启动（新机器最容易卡的一步）

原理：已从镜像里核实，不是猜的

原厂安卓的 u-boot 有一个 update 模式。进去以后它会到 U 盘上找并运行 aml_autoscript——这个脚本就在镜像的启动分区里，内容是：

setenv bootcmd 'run start_autoscript; run storeboot'
setenv start_autoscript '... SD 卡 → USB(0..3) → eMMC ...'
setenv upgrade_step 2
saveenv        # 写入 u-boot 环境
reboot

它做的就是把启动顺序改成「先 U 盘/SD、再 eMMC」，存进 u-boot 环境，然后重启。 重启后 u-boot 从 U 盘加载 s905_autoscript → 读 uEnv.txt（里面写着本板的 FDT=/dtb/amlogic/meson-g12a-w103d.dtb）→ 引导 Linux 内核。

所以整件事的关键只有一条：让原厂 u-boot 进 update 模式。

⚠️ 更正一处说法

之前写「eMMC 一个字节不动」不准确——上面的 saveenv 确实会写 eMMC（写的是 u-boot 环境变量， 不是 Android 的分区数据）。

准确的说法：不碰 Android 的分区与数据，只改 u-boot 的启动顺序偏好。 回滚依然简单（见下）。

三种触发方式（按独立性排）

① 复位孔（最不依赖原厂软件，第一次建议用它）

1. 断电，U 盘插好
2. 用回形针按住复位孔里的按钮
3. 通电，按住约 10 秒再松手

② adb（原厂安卓里打开了 USB/ADB 调试）

adb connect <盒子IP>:5555
adb shell reboot update

③ 盒子上的终端 App

su -c 'reboot update'

reboot update 就是让安卓把 u-boot 的 upgrade_step 置位——u-boot 下次启动看到它就运行 U 盘上的 aml_autoscript ✅

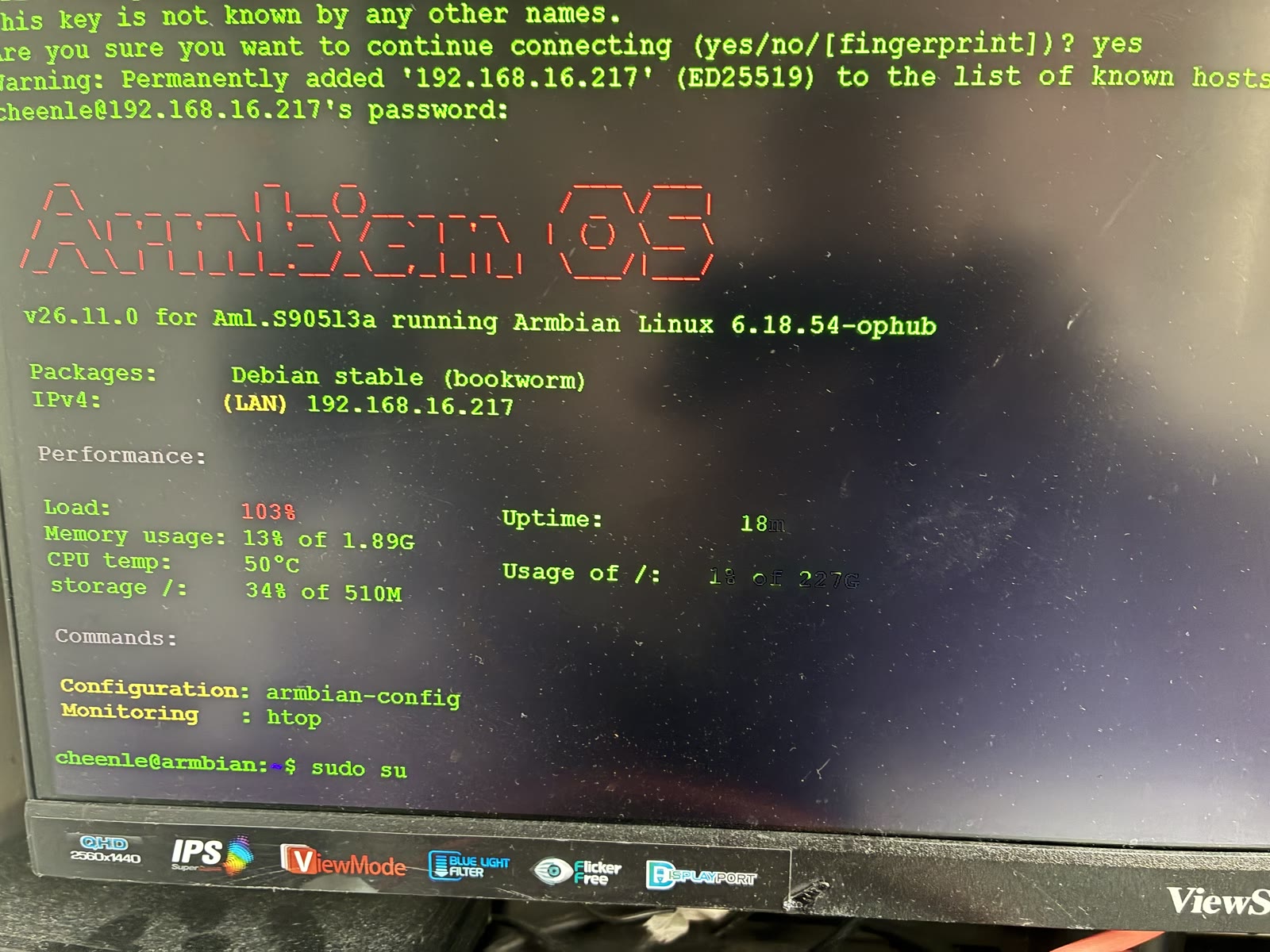

成功的样子

HDMI 上是 Linux 内核日志（不再有安卓开机动画）。因为 uEnv.txt 里配的控制台是 console=ttyAML0,115200n8 console=tty0——串口和 HDMI 都能看，所以刷机失败时接上 HDMI 就能看到卡在哪 ✅

第一次开机要几分钟：扩 rootfs、生成 SSH 密钥。

回滚：断电 → 拔 U 盘 → 上电。u-boot 在 U 盘上找不到脚本，走 eMMC → 回安卓。 （u-boot 环境里那条“优先 U 盘”的偏好还在，但没有 U 盘时它是无害的。）

6. 首启会自动完成什么

镜像里已经烘好了不需要硬件的全部东西（用户、代码、venv、依赖、frpc、FTDI 库、11 份机型配置、systemd 单元）。 首启只做必须碰硬件的几件事：

首启不需要联网：上面几件事全在本机完成（写入口令、生成自签证书、探测串口与声卡）， 不下载任何东西。开机后 mrrc-firstboot.service 跑完会把自己标记成"已做"，之后不再重复 （没定型时不会标记，见下）。

2026-10-17 更正（对当时 1.28.1 产物的只读检查）：上表里两条探测在 2026-10-17 的 firstboot 修复之前构建的镜像上从未运行过 —— 包装器在“env 文件存在”（即所有镜像）那条分支上带 MRRC_PRESEED=1 调 first_run.py，而那个键在第一行 就短路返回。当时的镜像也没有预置口令（口令由服务启动时 server.py 生成）。自那次修复起（对外下载的 1.28.1 就是修好的版本），两条探测真的会跑，且完成 判据改成“配置已定型”（needs_first_run 为假、且记下的串口节点在场）：没插电台的盒子下次开机再探一次， 探到为止。顺带一个不在本次范围内的现状：/setup 的免密引导窗口（§9.8）同样因为“口令已存在”而 从未打开过；改它等于重新开一个免口令窗口，是安全决策，另开一次变更处理。

首次上线有两条路：最省事是插网线（eth0 默认 DHCP，插上就拿地址，见 §9.2）；没有网线时， 刷盘前在 FAT 启动分区写一份 /boot/mrrc-wifi.txt（SSID=/PSK=），首启会用它把盒子连上 Wi-Fi 并删掉这个文件（见 §9.3）。两个都不可用时，接 HDMI + USB 键盘在盒子上用 nmtui 直接连 （§9.4）。⚠️ 曾经用于这一步的开放热点已在 W103D 上退役：MT7663S 起得来 AP 却不发信标， 手机扫不到，2026-10-11 真机验证失败（详见 §9.6）。

7. 进系统，第一件事改口令

从路由器 DHCP 列表里找到盒子的 IP，然后：

ssh root@<盒子IP>       # 对外下载的 1.28.1 镜像：root 口令 abcd1234

进去第一件事就改掉它：

passwd root

⚠️ 这组口令是公开知识，不改等于把盒子送人。

口令一览（初始值都在这里，别去别处找）

对外下载的 1.28.1 镜像就是发货版：三条口令固定、时区与区域已设，开箱不需要任何初始化。 只有自己构建、且不传 --preflash 时，才是“每台现生成”的那一套。

镜像里不含任何私钥：自签证书仍是首启在盒子上现生成。预置的只有上面这组公开口令—— 拿过镜像或任意一台同批盒子的人都能进同批的所有盒子，所以第一件事就是改掉它们。

发货版（--preflash）的构建细节

对外下载的镜像和卖家代刷的盒子都走这条构建通道：bash packaging/box/build-image.sh --preflash。 它把下面三条固定下来，用户开箱不需要任何初始化（插上电、浏览器登录即可）：

同一通道还会把时区定为 Asia/Shanghai、区域定为 zh_CN.UTF-8（可用 MRRC_PREFLASH_TIMEZONE / MRRC_PREFLASH_LOCALE 覆盖）。默认关：不传 --preflash 的镜像一字不改，口令照旧每台现生成。

⚠️ 固定口令就是公开知识：拿到镜像或任何一台同批盒子的人都能进同批的所有盒子。这是“先固定”的 已知代价；Web 口令在页面上能改，root/mrrc 要改得上 SSH 或 HDMI。

8. 拿到 Web 口令，打开界面

mrrc-show-password

这个命令必须用 root 跑——口令存在一个 0640 root:root 的文件里。 对外下载的预置镜像不需要这一步：口令就是 §7 表里的 abcd!1234；这句话适用于自己构建的镜像。

首启时 HDMI 控制台的横幅上也会印一次；之后想不起来就用这个命令取回。

浏览器打开：

https://<盒子IP>:8888

自签证书会警告一次 → 高级 → 继续前往。

⚠️ 必须走 HTTPS，不要关。 手机浏览器要调用麦克风发射（PTT），而在 HTTP 下浏览器不给麦克风权限—— 这是浏览器安全策略，不是我们的设置问题。

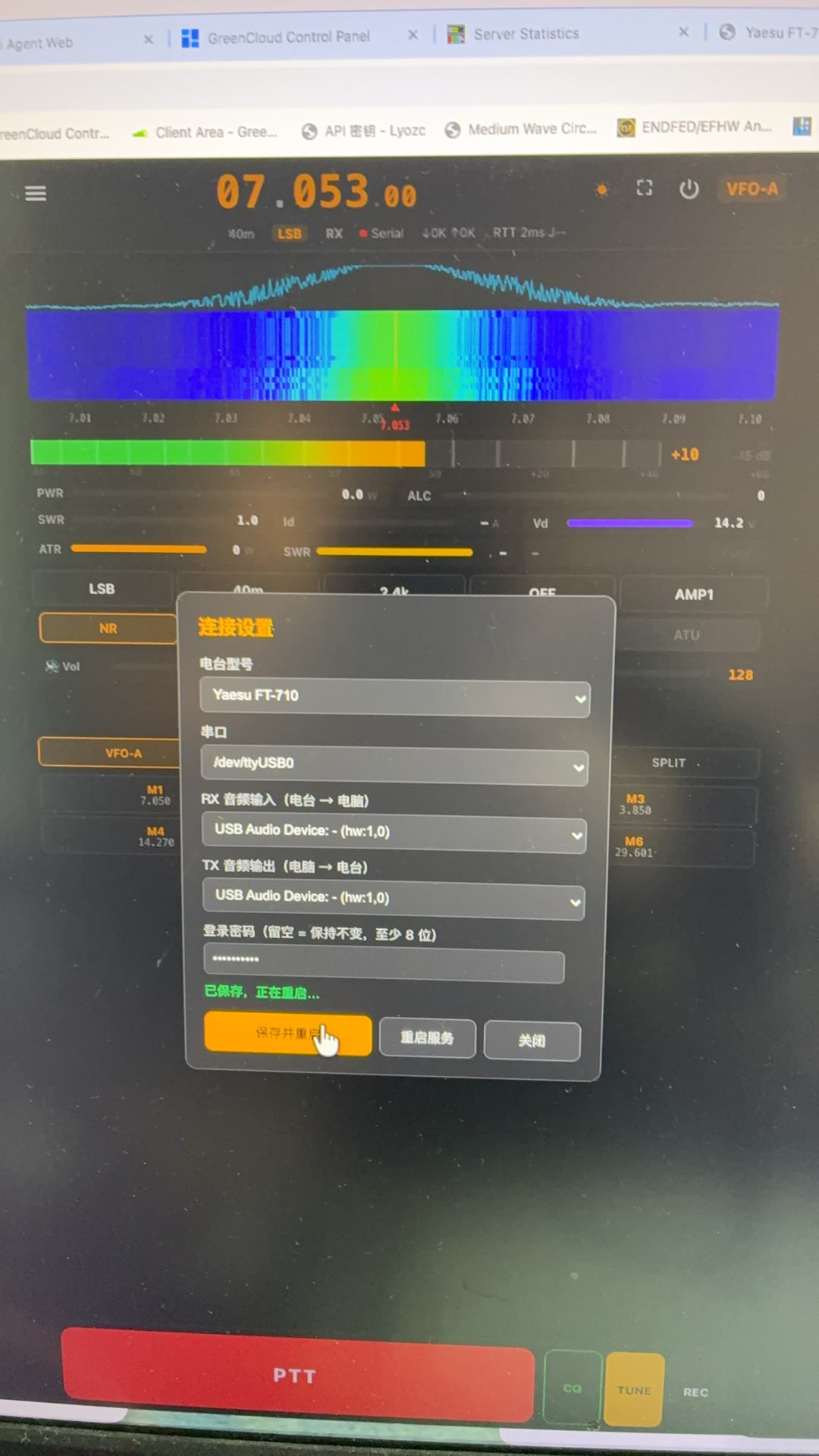

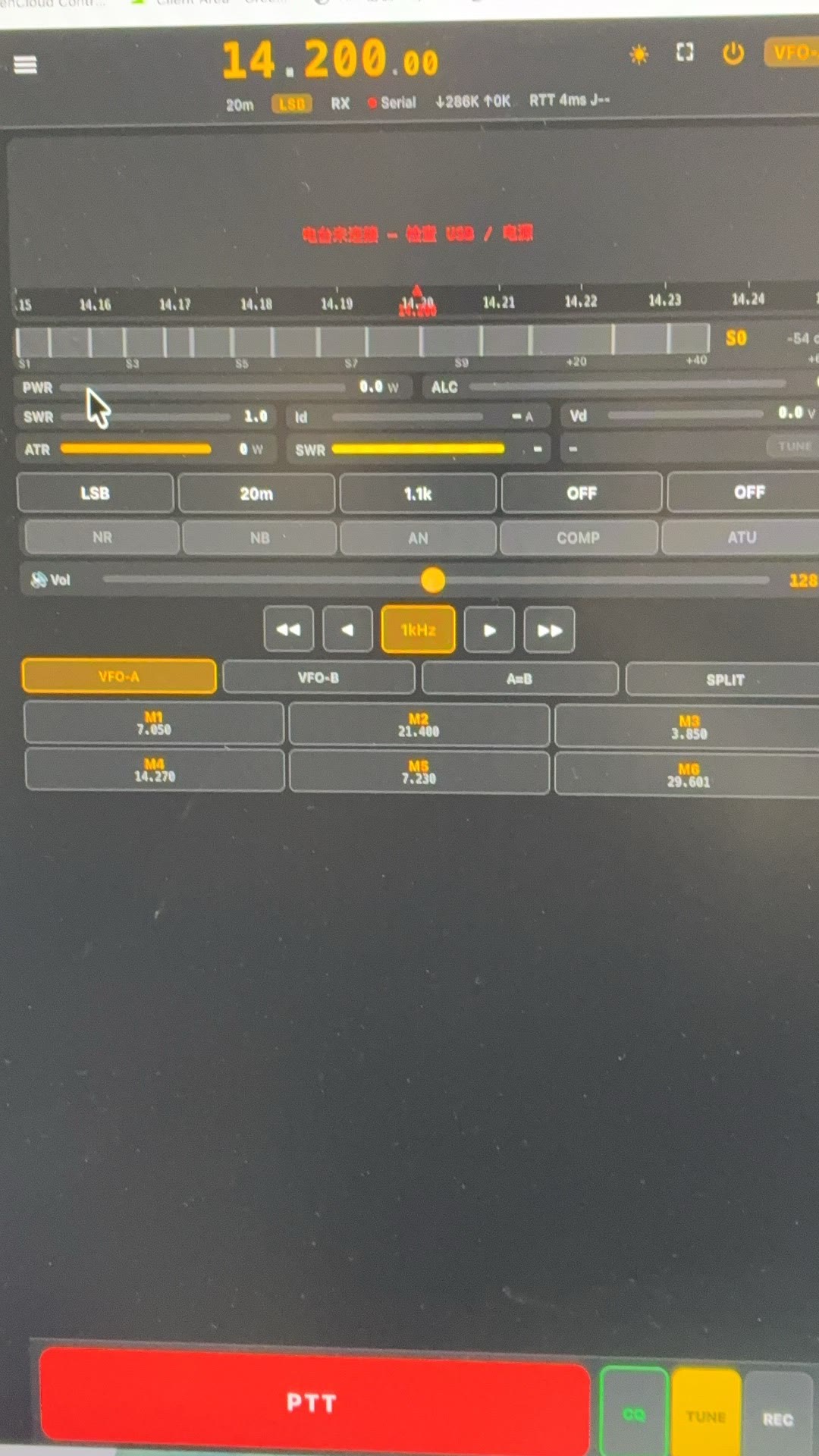

登录后你应该看到主界面：频率、模式、S 表、瀑布图。这时候还没有电台——下一步接上。

9. 接网络（有线 / Wi-Fi）

⚠️ 这条的第一版是「盒子自己开热点」，它在 W103D 上真机验证失败（2026-10-11） —— MT7663S 的驱动能把 AP 模式激活（系统日志一切正常），但信标不上空，手机扫不到 MRRC-Setup。现在的版本是「盒子接入你的局域网 → 打开网页配置盒子 OS」：首次上线走 网线（§9.2）或预置 Wi-Fi（§9.3），没有网线也没预置时用 HDMI + nmtui（§9.4）。热点的 退役说明见 §9.6（设计见 2026-10-11 的 LAN 盒子设置页 spec）。

9.1 按你手边有什么选

⚠️ 预置分两份文件、各写各的域：口令与电台设置走 /boot/mrrc.env（§9.3），Wi-Fi 凭据走 /boot/mrrc-wifi.txt —— Wi-Fi 归 NetworkManager 管，不写进 env 文件（设计 D-4：两个域各有 唯一写入者；env 文件会被复制进 0640 的配置层、可能进支持包，Wi-Fi 密码不能和配置键混在一起）。 两份都用得上时同时写即可。（第 4 条本板已退役，见 §9.6。）

接上网络之后，盒子的名字、时区、Wi-Fi 切换、有线口、重启都在局域网配网页上做（§9.8）， 不必回到 HDMI 控制台。

9.2 第 1 条：网线（推荐）

插上就通，确认一下：

ip a                    # 看有没有拿到地址
nmcli device status     # eth0 应显示 connected

9.3 第 2 条：预置（刷盘时就写进去，零键盘零网线）

镜像的 FAT 启动分区会被挂到 /boot（在别的电脑上打开，macOS 上那个分区叫 BOOT， 直接拖文件进去也行）。这里可以放两份文件，各写各的域：

① 电台与口令 → /boot/mrrc.env：首启会采纳它并改名成 mrrc.env.applied。支持任意 MRRC_* 键（就是 §13 那张表里的那些）✅

cat > /Volumes/BOOT/mrrc.env <<'EOF'
MRRC_WEB_PASSWORD=你自己定一个
MRRC_RADIO_MODEL=ft710
MRRC_PTT_MAX_TX_SECONDS=120
EOF

② Wi-Fi 凭据 → /boot/mrrc-wifi.txt：让盒子没有网线也能自己连上 Wi-Fi。两行， 键名不分大小写，值两端的空格与 Windows 编辑器留下的 \r 会被去掉：

cat > /Volumes/BOOT/mrrc-wifi.txt <<'EOF'
SSID=我的WiFi
PSK=密码
EOF

首启时 mrrc-wifi-preseed.service 会读这个文件、用 nmcli 连上那个 Wi-Fi，然后把文件删掉 （FAT 没有权限位，明文 PSK 不能一直躺在卡上）。它刻意与 mrrc.env 分开：Wi-Fi 是 NetworkManager 的领域，不走 MRRC_* 配置层——env 文件会被复制进 0640 的配置层、可能进支持包， 一条 Wi-Fi 密码一旦落进那儿就和配置键混在一起了（设计 D-4）。这也是文件名用 .txt 而不是 .env 的原因：别把两份文件弄混。

Guided/发货流程不用预置这条路（2026-10-17 起）：实际流程是刷完 eMMC → 上电 → 插 LAN 线 → 在 /settings 页面里改 Wi-Fi（§9.8），那已经是零键盘的一条路；预置能力仍在镜像里， 将来想用随时可用，只是操作单不再要求它。

⚠️ 这条只在"镜像刷到 U 盘/SD 卡"时成立：把系统写进 eMMC 时没有用户能碰到的 FAT 分区 （§17 的 eMMC 路线不适用预置）。

连上以后想确认，接 HDMI 看控制台，或 SSH 进去看：

journalctl -u mrrc-wifi-preseed -b     # 连上后该 unit 应显示文件已删、网络已就绪

9.4 第 3 条：HDMI + nmtui（没有任何网络时最省事）

盒子接 HDMI + 一个 USB 键盘，登录 root / abcd1234（对外下载的预置镜像；自建未预置时是 1234），然后：

nmtui

方向键选「启用连接 / Activate a connection」→ 选你的 SSID → 输密码。 这是全屏文字界面，既不需要网络也不需要图形环境 ✅

已经在 SSH 里（有网线）就用 nmcli：

nmcli device status                              # 先看 wlan0 在不在
nmcli device wifi list                           # 扫（要等几秒）
nmcli device wifi connect "你的SSID" password "你的密码"
nmcli connection show --active                   # 确认连上了
ip a show wlan0                                  # 拿到 IP 没

盒子换了网络导致 IP 变了，就去路由器里重新找一下。

9.5 无线起不来时，按顺序查

每一条排除的东西都不一样，别跳步：

背景（决定你该查什么）：W103D 的无线是 MT7663S，WiFi 与蓝牙同一颗芯片，走 SDIO 而不是 USB。这块板的驱动是 ophub 专门适配的（上游 PR #3658 / #3659），所以 内核绝不能换——换通用内核 = 静默丢 WiFi（见 §19 红线③）。

固件状态（决定你该期待什么）：1.26.0 起对外下载的镜像带的就是出厂 2021 版 N9 固件 （7663mp1827，见 §20.5），1.28.1 同样。只有 1.25.5 及更早的镜像才是 linux-firmware 的 2020 版、会渐进式挂死（那些镜像已下架）。无论哪版，无线抖动都大，长时间听音频容易卡。 实时音频始终优先走有线。 2026-10-12 在 1.26.0 真机上实测：2.4 GHz 下关联、上网、拿 IPv6、NTP 全通，扫描正常且扫完芯片不挂； 5 GHz（ch149）能关联、能拿到 DHCP 地址，但数据面是死的，约 100 秒后 MCU 开始超时（详证见 §20.5）。 结论：无线只用来配网，实时音频始终优先走有线。

9.6 第 4 条：热点引导（已退役）

⚠️ 2026-10-11 真机结论：这条路在 W103D 上走不通，已退役。 原因是硬件边界，不是 软件没写完：MT7663S 的驱动与 NetworkManager 都报 AP 已激活（COMPLETED、10.42.0.1/24 就位、零报错），但信标不上空，手机与 Mac 都扫不到 MRRC-Setup（源码走查：mt7615_ops 没有 start_ap，mac80211 缺 op 时静默返回成功）；折腾 AP 还会把驱动楔死，只能断电复位。 换 prefer_offload_fw=0 会改载 _rebb 固件，芯片则根本不初始化： MCU initialization failed: -110。上游移植记录本身也只验证过 STA 模式。

为什么改成局域网页面：一个谁也扫不到的热点，比没有引导更糟。现在「上线」这一步交给 你自己已经在用的网络——插网线（§9.2）或刷机时预置 Wi-Fi（§9.3），然后用任意设备打开 https://<盒子地址>:8888/：未配置的盒子会落到引导页 /setup，先设登录口令，再从页面 列出的 Wi-Fi 列表里选一个连上去；之后一切在 /settings 设置页。

首次开机请在你信任的网络里完成设置。 引导页在"盒子从未被用户设过口令"期间，对同一个 子网内的请求免口令开放（网线/预置通常发生在家里私网）。宿舍网、公司网、咖啡馆这类共享 网络存在"被同网段的人抢先设口令、接管盒子"的风险——这是为了"买回来只有一台手机的人也能 开始"而接受的明知的弱化，不是缺陷。

被退役的实体：MRRC-Setup 热点、10.42.0.1 地址、30 分钟窗口与它的重试行为、 mrrc-setup-ap.service 与 linux/setup_ap.py、以及 /run/mrrc/setup-ap/state.json 和 wizard.json 两个跨用户信箱。设计见 docs/superpowers/specs/2026-10-11-w103d-lan-box-settings-design.md。

9.7 盒子名字与 mDNS

盒子在局域网里有一个名字，默认 MRRC-Modern（打包时用 hostnamectl set-hostname 落下， 否则镜像里还是 armbian）。于是你可以直接在浏览器里用 https://MRRC-Modern.local:8888 这样 的地址找到它，不必先去路由器后台翻 IP。

自称 MRRC-Modern-2.local。设置页 /settings 显示当前实际可达的那个名字；同网段有 多台盒子时，建议在页面上给它们各改一个名字。

Android 看机型。所以退路是 DHCP 主机名（NetworkManager 默认会把它报给路由器）：无论 什么客户端，去路由器后台的客户端列表里按主机名就能找到盒子的 IP。设置页两个都显示： mDNS 名字 + 当前 IPv4。

同步 /etc/hosts）。

• 多台同网段会撞名：avahi（Linux 上的 mDNS 实现）发现 MRRC-Modern.local 已被占用时，会
• 大小写：MRRC-Modern 含大写，但 DNS 名字本身大小写不敏感——mrrc-modern.local 一样能解析。
• <名字>.local 不是万能的：iOS / macOS 完美，Windows 需要装 Bonjour（否则解析不了），
• 改名字：/settings → 盒子身份，填新名字提交（走 root helper 的 set-hostname，会一并

9.8 局域网配网页：/setup 与 /settings（1.26.0 新增）

盒子接入你的网之后，用任意设备的浏览器就能把盒子的系统配置完 —— 不用 HDMI、不用键盘。 地址就是平时那个，自己会被路由到对应页面：

引导窗口只在"盒子从未被用户设过口令"期间开放：首次开机它对你同一子网的请求免口令； 一旦设过一次口令（比如你在页面上改了，或者 MRRC_WEB_PASSWORD 已存在），/setup 就 302 跳到 /settings，此后所有页面一律要登录。所以：

首次开机请在你信任的网络里完成设置（家里私网）。宿舍网/公司网/咖啡馆这类共享网络存在 "被同网段的人抢先设口令接管盒子"的风险——这是为了"买回来只有一台手机的人也能开始"而 接受的明知的弱化（设计见 §9.6 引的那份 spec）。

Wi-Fi 面板的三条硬约束（2026-10-12 真机；第一、二条 2026-10-17 有更新）：

MCU mailbox 超时（-110），此后扫描返回空表、Wi-Fi 彻底没法用（详证见 §20.5）。

它带入这个框。所以隐藏网络、以及“芯片刚重启、扫描返回空表”这两种情况都有出路了。 密码框旁的「显示/隐藏」只切换输入框的显示方式，不改变值。已保存的 Wi-Fi 密码不会回显 —— 那需要向 NetworkManager 索要明文口令，而“Wi-Fi 密码只进 nmcli 的 argv”是这套系统的一条硬约束（NFR-068）。

判断芯片状态的旁证仍是：nmcli device wifi list 与 dmesg | grep -c "mailbox write"。

1. 只连 2.4 GHz。 5 GHz 能关联、能拿到地址，但数据面不通，而且会把 MT7663 拖到
2. 可以直接手输 SSID（2026-10-17 起）：面板上那格「网络名（SSID）」就是输入框，点扫描结果会把
3. 扫不到任何网络时页面会给一句提示（2026-10-17 起；以前是一片空白，看起来像“没点对”）。

「公网入口」面板（2026-10-17 新增）：填上呼号 → 点「申请公网入口」→ 状态行告诉你“已提交，等待批准”； 运维在门户批准后，盒子自己会接通（服务端每 30 s 轮一次），页面不用开着。接通后面板显示入口地址 （https://<label>.mrrc.vlsc.net/）。两条要记住的边界：改呼号 = 重新申请（旧入口不会自动迁移）； 已申请过的盒子按钮会变成「查询状态」—— 门户对同一呼号的重复申请是查重拒绝的（要换人或转移走申诉）。 联系人、批准码认领、隧道/证书细节仍在主界面 ☰ 菜单的「Cloud Hub」对话框里（§14）。

网页只监听 IPv4（盒子线的设计取舍）：

ss -ltn | grep 8888     # 0.0.0.0:8888  → IPv4 通、IPv6 不通
                        # [::]:22       → SSH 两边都通

所以盒子就算拿到了全局 IPv6，https://[<它的IPv6>]:8888 也打不开（直连 IPv6 只能 SSH）。 想让它也听 IPv6，改一行就行（:: 是 dual-stack，IPv4 照旧能连）：

sed -i 's/^MRRC_WEB_HOST=.*/MRRC_WEB_HOST=::/' /opt/mrrc_modern/env/mrrc.env
systemctl restart mrrc-modern
ss -ltn | grep 8888     # 现在应是 [::]:8888

不要反复点扫描：正常一次就够。如果列表是空的，先看 dmesg 判断是芯片挂了还是真没网， 而不是继续点（芯片挂的时候点也没用，只有重启能恢复）。

10. 接电台

FT-710 的线插口别搞错：用上方 Enhanced 口，它同时承载 CAT 串口和 FT4222 scope。 插 Standard 口的话 CAT 可能通但没有真频谱。

接好后确认三样东西都出现了：

ls -l /dev/ttyUSB* /dev/ttyACM*     # CAT 串口
arecord -l                          # 电台的 USB 声卡（RX）
aplay -l                            # 播放设备（TX）

⚠️ 这三样一样都不能少。少串口 = 没有 CAT 控制；少声卡 = 没有声音。

11. 选机型

mrrc-radio list        # 11 个型号，带 ✅已验证 / ⚠实验性

已验证的三个：ft710、ic7300、ic7300mk2。其余 8 个是实验性（默认只收不发，见下）。

mrrc-radio use ft710                          # 自动探测串口 → 写配置 → 重启服务
mrrc-radio use ic7300 --port /dev/ttyACM0     # 或者你直接指定端口
mrrc-radio show                               # 核对当前生效的配置

use 做了四件事：停服务 → 探测串口（真发包问电台）→ 写配置 → 起服务。 所以它需要电台是开机状态。

换机型时旧串口会被自动清掉。 FT-710 是 ttyUSB0/1、IC-7300 是 ttyACM0—— 留着上一个型号的串口等于配了一条没有报错的死链路。

关于 8 个实验性机型（重要）

ic705 ic7610 ic7760 ftdx10 ftdx101d ftdx101mp ftx1 ft891 —— 这些机型的指令表来自 Hamlib 与设备手册，不是真机实测。默认只收不发。

（在镜像里看得出来：这三个已验证机型的 profile 根本不写 MRRC_ALLOW_UNVERIFIED_TX 这一行， 而那 8 个都显式写着 =0——默认是安全的，要发射得主动改。）

理由（AD-019）：在没有实测过的频率/功率语义上发射，对电台和天线都不好。

要发射必须显式开门：

vi /opt/mrrc_modern/env/mrrc.env      # 加一行 MRRC_ALLOW_UNVERIFIED_TX=1
systemctl restart mrrc-modern

换回已验证机型时这个键会自动重置为 0，不会带着开着。

12. 验收：确认"真的能工作"

scp packaging/box/verify.sh root@<盒子IP>:/tmp/
ssh root@<盒子IP> 'bash /tmp/verify.sh'

12 项，每项失败都会给出排查命令。先跑这个，再动手调别的。

前 3 项就是硬件三件套。第 7 与第 10 项都是“没有报错也会出问题”的那类：第 7 项不合格时界面会显示 “已连接”而公网 TLS 校验失败；第 10 项没值时少一道防线①/② 中的第②道。

第 11 项查的是"出问题时你还能不能找到这台盒子、网页还能不能写网络"—— <hostname>.local 解析、NM 授权规则、box-helper 套接字都在，LAN 引导页才玩得转； 因为出问题的时刻你正好连不上盒子、没法查。第 12 项只认出厂 2021 版 N9 固件： 对外下载的 1.28.1 镜像（ee1fba1e…）已带钉版，这一项应当绿；只有 1.25.5 及更早的 镜像会红，现场换法见 §20.5。

软重启能不能救活芯片？2026-10-12 修正：钉版固件下能。 老结论（“必须断电”）来自 2020 版固件的年代，当时实测“软重启继承挂死态”；换成钉版 2021 后实测软重启 47 秒即完整复位 （N9 Firmware Version 重新打印、mailbox 报错归零、扫描恢复）。拿不准时先软重启，不行再断电。

2026-10-11 固化到 eMMC 那一轮的实测判读（自建镜像，版本串同为 1.25.5）：第 12 项绿 （7663mp1827，2021 版）；第 11 项红 —— 该镜像构建于 10-11 中午，早于 box_helper / NM polkit 规则 / avahi-daemon 落地，三件都不在，不是盒子故障，要用上得重刷含它们的镜像；第 9 项红是判定偏严： 公网入口未登录时返回 302（跳 /login）就是正常应答，脚本目前只认 200/401。

然后实际用一次——打开界面，调频率、看瀑布、按 PTT 说一句。这才是真的验收。

13. MRRC 的全部可调项

配置文件：/opt/mrrc_modern/env/mrrc.env。改完 systemctl restart mrrc-modern 生效。

常用场景：

# 给朋友开一个"只能听"的入口
echo 'MRRC_LISTEN_PASSWORD=换个好记的' >> /opt/mrrc_modern/env/mrrc.env
systemctl restart mrrc-modern
# 之后访问 https://<盒子IP>:8888/listen 用这个口令登录

# 发射时长上限调长一点
sed -i 's/^MRRC_PTT_MAX_TX_SECONDS=.*/MRRC_PTT_MAX_TX_SECONDS=300/' /opt/mrrc_modern/env/mrrc.env
systemctl restart mrrc-modern

MRRC_RX_BUFFER_MS（声音卡顿才需要动）：接收方向的采集缓冲深度。盒子上的 USB 声卡（ALSA）只给 1–2 个 20 ms 周期，读得稍慢就溢出；溢出之后采集接口会静默停摆 （PyAudio 仍报流是开的、内核也不报错），于是声音先被切碎、随后彻底安静。镜像默认已经 给到 100，调大可换稳定性、代价是延迟：

sed -i 's/^MRRC_RX_BUFFER_MS=.*/MRRC_RX_BUFFER_MS=200/' /opt/mrrc_modern/env/mrrc.env
systemctl restart mrrc-modern      # 判定：journalctl -u mrrc-modern | grep -i "capture stalled"

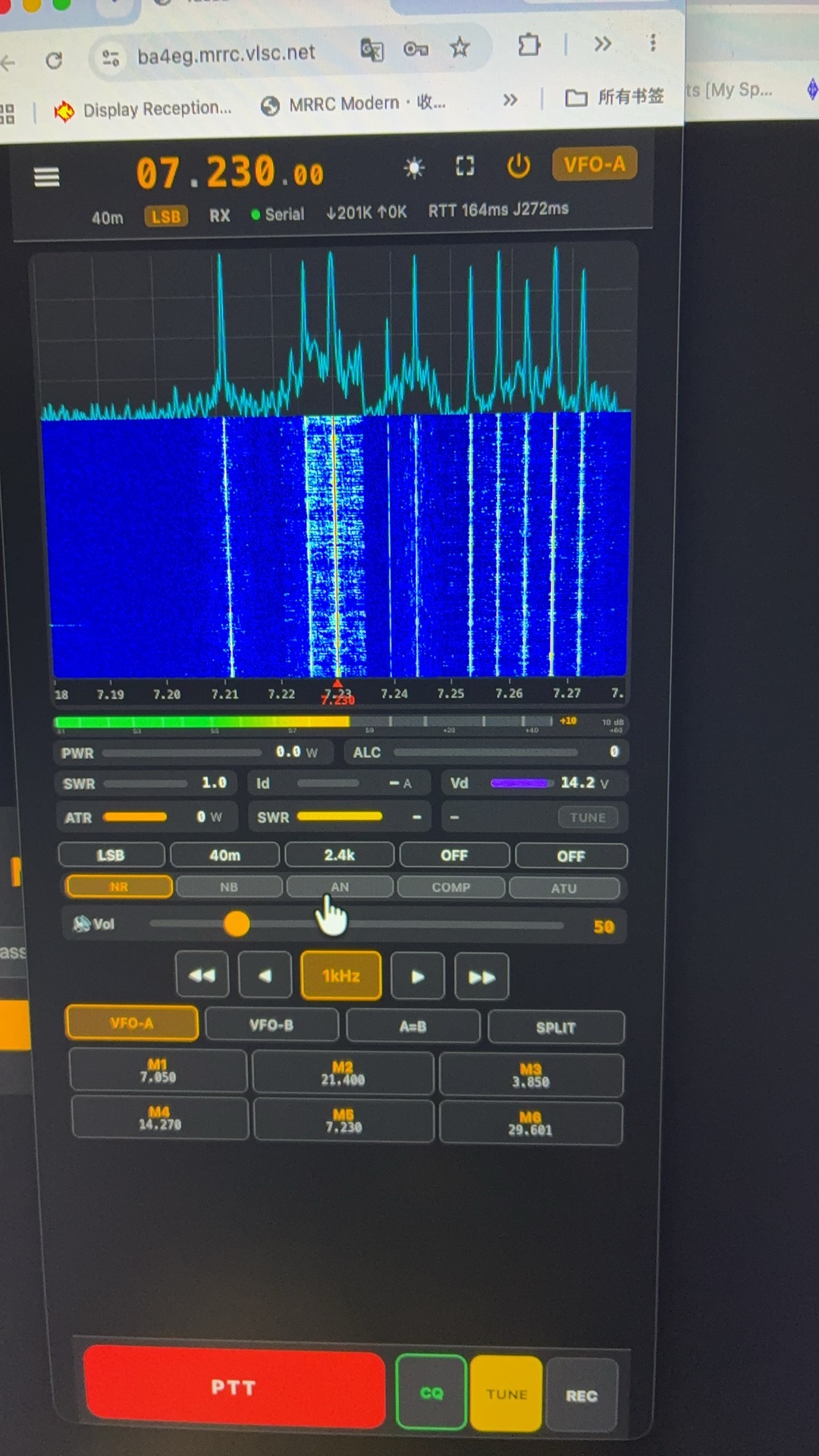

14. 公网接入（Cloud Hub）

让盒子在公网可用（https://<呼号>.mrrc.vlsc.net/，例：https://bg1sb.mrrc.vlsc.net/）。界面上 设置 → Cloud Hub：

- MRRC_SSL_CERT / MRRC_SSL_KEY（这个机型的入口证书） - MRRC_REMOTE_SESSION_TX_HEARTBEAT_S=5（防线①：PTT 半开时自动释放）

1. apply：填呼号 + 联系方式，提交申请。
2. 等批准。
3. connect：自动完成——签证书、enroll、写隧道配置、起 frpc，并自动写两个配置键：

之后用 https://<呼号>.mrrc.vlsc.net/ 访问（例：https://bg1sb.mrrc.vlsc.net/）。

两条 PTT 防线互相独立，都要在：防线①＝会话活性闸门（公网必经），防线②＝时长上限（MRRC_PTT_MAX_TX_SECONDS）。 公网路径下 NAT 掉表、换 Wi-Fi、静默丢包都不会产生"断线"，只有这两条能兜住。

15. 天调 ATR-1000（可选）

盒子支持 ATR-1000 自动天调。配好地址就能用：

cat >> /opt/mrrc_modern/env/mrrc.env <<'EOF'
MRRC_ATR1000_HOST=<天调IP>
MRRC_ATR1000_PORT=<端口>
EOF
systemctl restart mrrc-modern

配好之后：发射中驻波超阈值会自己发一次完整调谐（一次，不是反复试），调谐有效才写回学习库。 它绝不自行键控电台——触发前提是操作者自己在发射。

16. 日常运维

日志：

journalctl -u mrrc-modern -n 100 --no-pager     # 服务日志
tail -f /opt/mrrc_modern/logs/server-stdout.log # 服务 stdout

升级：

MRRC_UPDATE_SRC=<git url 或本地目录> mrrc-update

只做四件事：拉代码 → 装依赖 → 盖版本号（version.txt/VERSION）→ 重启。配置不会被碰。没有自动回滚——升级前先备份（下面）。

热升级只换代码，不装 systemd 单元。 服务层（mrrc-service-layer.sh）里的单元和 系统集成只有镜像构建时装：mrrc-box-helper（设置页的 Wi-Fi/系统面板）、mrrc-localctl （蓝牙遥控器）、mrrc-cpufreq（锁频）、mrrc-logrotate.timer（日志轮转）。升级前就 没有它们的盒子，升级后仍然没有 —— 表现是 /api/box/status 报 helper_available: false、 设置页那几个按钮是灰的。要补就按 packaging/common/mrrc-service-layer.sh 里的单元原文 手装一次（并把 RuntimeDirectory=mrrc 加进 mrrc-modern.service，否则 /run/mrrc 建不出来）， 然后 daemon-reload + enable --now。

备份（升级前做）：

tar czf /root/w103d-backup-$(date +%F).tgz \
  /opt/mrrc_modern/env/ /opt/mrrc_modern/mem_channels.json /var/lib/mrrc/

（/opt/mrrc_modern/env/ 里有口令与 Cloud Hub 证书路径。这份备份含私钥，别乱放。）

手动装机内容检查：

bash /tmp/verify.sh        # §12 那份，随时可重跑

17. 写进 eMMC（推荐的最终形态）

U 盘路线跑通、验收过了就做这一步 —— 它是推荐的最终形态：盒子 + 一根电源线 + 一根网线， 不再需要 U 盘，28.9 GB eMMC 全归它自己。这一步会覆盖 eMMC；做法是在跑着的 U 盘系统里执行 ophub 自带的安装器，它把当前系统克隆进 eMMC 并自动处理引导 —— 不需要线刷工具、不需要重打镜像。

2026-10-11 在真机上完整走了一遍：盒子现在就从 eMMC 启动（findmnt / = /dev/mmcblk2p2， 28 GB 全用上），原厂引导逐字节保留。下面每一步都是那一次的实操记录。

17.1 先备份（务必先做）

armbian-ddbr        # 交互里选 b

全盘（29 GB，含原厂引导）压到 /ddbr/BACKUP-arm-64-emmc.img.gz（实测 2.2 GB），留在 U 盘上别删。

单线程 gzip 在这块 SoC 上约 10 MiB/s（≈40 分钟）；先装 pigz 手动跑三线程只要 ≈9 分钟， 产物同样是标准 gzip 流，armbian-ddbr 的恢复路径不变：

⚠️ 这份备份是唯一的回原厂路径，而它就在这根 U 盘上。 重刷镜像（dd 写整盘）会把 /ddbr 一起冲掉——2026-10-12 就遇到过：那根盘是当时全机唯一一份。重刷前先把 /ddbr/BACKUP-arm-64-emmc.img.gz 拷到别处（U 盘预留空间不够时先按 §4.1 扩容—— 根分区只有 2.9 G 时装不下这 2.3 G 的备份）。

apt-get install -y pigz
mkdir -p /ddbr
nohup sh -c 'dd if=/dev/mmcblk2 bs=4M | pigz -c -p 3 > /ddbr/BACKUP-arm-64-emmc.img.gz' >/ddbr/backup.log 2>&1 &
# 跑完自检：pigz -t -p 3 /ddbr/BACKUP-arm-64-emmc.img.gz  → TEST-OK

17.2 安装进 eMMC

armbian-install        # 不要加 -m yes

交互只有两个问题：

它会自动完成（输出可逐步核对）：备份并回写原厂引导 → ampart 重建 Amlogic 分区表 → 建 p1（512 MB FAT，引导）+ p2（其余全部，ext4）→ 拷 /boot 并改写 boot.scr / uEnv.txt 的 新 UUID → tar 克隆整个根文件系统（约 2.5 GB）→ 提示 Installation completed successfully. Run [ poweroff ], remove the installation media…。

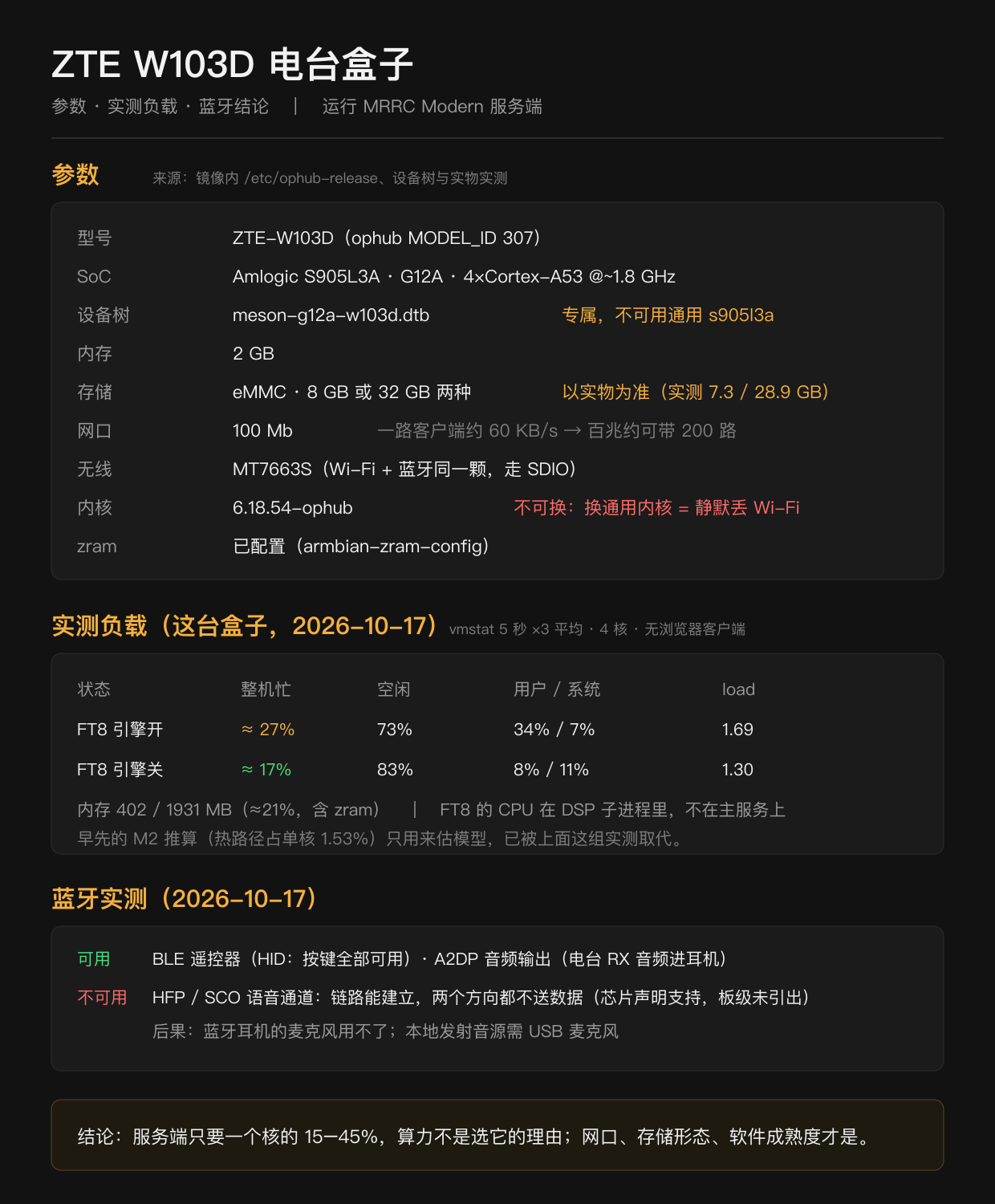

板级身份是钉死的（/etc/ophub-release 与 ophub model_database.conf 核对过）：MODEL_ID=307、 FDTFILE=meson-g12a-w103d.dtb、启动器 u-boot-w103d.bin、BOARD=s905l3a-w103d。 -m yes 会换主线 u-boot，本板不行。安装器还会重新生成 machine-id（写进 eMMC 那份），副作用见 17.4。

17.3 切换：关机 → 拔 U 盘 → 上电

poweroff

断电，拔掉 U 盘，重新上电。启动顺序是 SD → USB → eMMC，没有 U 盘就落在 eMMC 上。

17.4 起来之后核对

findmnt -no SOURCE /        # 应为 /dev/mmcblk2p2
df -h /                     # 约 28 GB
systemctl is-active mrrc-modern
bash /tmp/verify.sh         # §12 那份

IPv6 地址会变：machine-id 重生成，SLAAC 的接口标识跟着变（…c4c1:3f5e:173f:96d1 → …e7c0:4b51:b64e:8b49）。 域名解析 / Cloud Hub 入口几分钟内自愈（DDNS 类脚本与隧道都会自己跟上）；IPv4 由 DHCP 按 MAC 发放，一般不变。 口令、env/mrrc.env、证书、录音、/opt 下的附加件都随系统搬过去了。判读 verify.sh 的红项前先看 §12 的注。

最终形态：盒子、一根电源线、一根网线 —— 不再需要 U 盘；28.9 GB eMMC 全是它自己的。 那根 U 盘留着当救砖盘（整盘备份就在里面）。

⚠️ 变砖兜底：Amlogic 的 MaskROM 在 SoC BootROM 里（短接可重新进刷写模式）， 加上你手上的原厂线刷固件包，就能恢复。这两样在手，这一步的风险才是可控的。

18. 退回去

- 最省事：把 U 盘插回去 —— u-boot 的启动偏好仍优先 U 盘，插上就从 U 盘跑（安装器回写的是原厂 u-boot，偏好没变）。 - 用备份恢复：从 U 盘启动后 armbian-ddbr 选 r，从 /ddbr/BACKUP-arm-64-emmc.img.gz 还原。 - 回原厂安卓：原厂线刷固件包 + MaskROM 短接重刷（§20.5）。

• U 盘路线（eMMC 没写）：断电 → 拔 U 盘 → 上电 = 原厂安卓。零痕迹。
• 已写 eMMC：

19. 三条红线（会踩出"没有报错的故障"）

① 停服务只用 systemctl，不要 kill 进程。

Linux 上 frpc 的残留清理是 Windows-only 的。一个残留的 frpc 会占住 proxy 名，导致下次启动 隧道起不来而界面毫无提示。systemctl stop 会连带清掉 frpc，kill 不会。

② 登录限流是全局桶，误锁影响所有人。

经公网访问时所有登录共享同一个来源 IP，限流是 5 次失败 / 300 秒，而且全局。 不是你一个人被锁 5 分钟——是所有人。

③ 内核升级只走 armbian-update，保持 w103d 变体。

W103D 的 WiFi 完全依赖专属内核补丁 + MT7663S 固件 overlay。 换成通用内核 = 静默丢 WiFi：没有报错，只是连不上。

20. 排障

20.5 另一条路线：线刷（USB Burning Tool，直接写 eMMC）

来自网上另一个人给 W103D 做的 Armbian 桌面版。它走的是完全不同的路线：不烧 U 盘，而是用晶晨的 线刷工具直接把系统写进 eMMC（覆盖原厂安卓）。

代价与收益：一步到位、不占 USB 口、32 GB 全用上；但原厂安卓被覆盖，回滚要靠线刷固件包 + MaskROM 短接。想先零风险试跑，走本文 §4–§5 的 U 盘路线。

进线刷模式（W103D 特有的做法）：

1. 用 晶晨线刷 HDMI 短接器（短接 HDMI 口内特定引脚）
2. USB 公对公线插「靠 HDMI 那个 USB 口」
3. 工具识别到设备后开始刷写

工具里的擦除选项：选「擦除 flash / 普通擦除 / 擦除 bootloader」，不要选「强制全擦除」。 刷到 100% 再点停止。

首次启动：会建立 eMMC 启动入口并自动重启一次，然后扩容文件系统、建 swap。 给足 3–5 分钟，别以为死机了。

首次登录：root / abcd1234（对外下载的预置镜像；自建未预置时是 1234）—— 进去第一件事改口令（同 §7）。 SSH 主机密钥是首启新生成的，所以旧指纹会变（客户端会警告，正常）。

MT7663 固件：出厂 2021 版已钉进仓库（2026-10-11 真机定案）

W103D 的无线是 MT7663S（WiFi 与蓝牙同一颗芯片），开源驱动是这块板最麻烦的部分； 上游适配见 ophub 的 PR #3658 / #3659。

2026-10-11 真机定案：基底镜像自带的 linux-firmware 2020 版 N9 固件（3.1.1 / 20200604） 在这块板上会渐进式挂死（能连、每 ~30 秒掉线一次、扫描楔死、~16 分钟后 MCU 无响应、 软重启都不复位）。可用的是出厂 Android 里的 2021 版（7663mp1827 / 20210308）：

SHA-256  223f73f17f0f986dc4e7167daa6eef14ffb41c713f22d70f9645eb049bdec80a

这份固件已经钉进仓库、随构建装入镜像（vendor/mediatek/ → /lib/firmware/mediatek/， 构建期校验 SHA，dpkg-divert 防包升级覆盖），1.26.0 起随对外镜像发布；当前下载的 1.28.1（SHA ee1fba1e…）里就是它。⚠️ 只有 1.25.5 及更早的镜像（SHA 5d74f737…） 没有它、N9 还是 2020 版，WiFi 会渐进式挂死（症状见上）——那些镜像已下架。现场核实方法：

sha256sum /lib/firmware/mediatek/mt7663_n9_v3.bin   # 必须是 223f73f1 开头
dmesg | grep "N9 Firmware"   # 必须是 7663mp1827, Build Time: 20210308205639

修好后实测（2.4G）：200 包 0.5% 丢包、平均 6.3 ms、零掉线。两个仍然成立的边界： 5GHz 能连上但数据面严重丢包（别用）；AP 模式不发信标（初始化热点在这块板上 起不来，首次配置走网线、预置 Wi-Fi 或 HDMI）。

老镜像（1.25.5 及更早）现场换法：拿到钉版文件后

cp mt7663_n9_v3.bin /lib/firmware/mediatek/mt7663_n9_v3.bin
dpkg-divert --add --no-rename /lib/firmware/mediatek/mt7663_n9_v3.bin
# 钉版固件下**软重启就能重载**（2026-10-12 实测 47 秒复位）；拿不准就断电
systemctl reboot

2026-10-12 真机记录：2.4 GHz 能用、5 GHz 会拖死芯片（1.26.0 首次完整验收）

那一晚在一台刚刷好的 1.26.0 盒子上把无线这条路从头走到尾，结论如下 （局域网配网页的扫→选→连全链路真机跑通，每条都有可复现的命令）：

一句排障口诀：扫描空 → 先看 dmesg | grep -c "mailbox write"；> 0 就重启（软重启即可）， 并回想刚才是哪条 SSID（连过 5 GHz 就是这个下场）；列表正常但一条不连 → 看是不是真没信号。

---

21. 打勾清单：从零到 "MRRC 能干活"

刷机段

• 认准芯片是 S905L3A（不是 GK6323/RK3566）
• 镜像 SHA-256 = ee1fba1e…，字节数 = 1,221,443,860
• U 盘烧好、安全弹出
• （可选，但推荐）按 §4.1 把根分区扩到整盘：df -h / 不再是 2.9 G
• 按复位孔（或 reboot update）从 U 盘启动，屏幕上是 Linux 日志不是安卓动画
• ssh root@<IP> 进得去，并且已经 passwd root 改掉 abcd1234
• mrrc-show-password 拿到 Web 口令
• Web 口令收好了（改过一次就会关掉 /setup 的免密窗口，之后只能靠这个口令进）
• https://<IP>:8888 打得开、登录成功

MRRC 配置段

• 网线插好（ip a 有地址）
• 电台 USB 线插在上方 Enhanced 口
• /dev/ttyUSB* 出现、arecord -l 能看到电台声卡
• mrrc-radio use ft710（或你的机型）跑通、mrrc-radio show 对得上
• 界面上频率/模式跟着电台走（CAT 通）
• 瀑布图是真频谱（不是 S 表合成谱）
• 按下 PTT 能发射、松开能收到（这一步才算真的能用）
• （没有网线时）预置了 /boot/mrrc-wifi.txt（§9.3），或改用 HDMI + nmtui（§9.4）；原"只用手机走通 §9.6"的热点引导已退役（2026-10-11 真机验证失败）
• （用 Wi-Fi 时）连的是 2.4 GHz（nmcli -f GENERAL.CONNECTION,GENERAL.STATE dev show wlan0），没连带 -5G 的那个（5 GHz 能连上但没数据面，见 §20.5）
• （装了 1.26.0+）https://<IP>:8888/settings 打得开：盒子身份 / 网络体检 / Wi-Fi / 有线口都在这一页（§9.8）
• verify.sh 12 项全过
• （可选）MRRC_LISTEN_PASSWORD 给朋友开了收听入口
• （可选）Cloud Hub 接入，公网 https://<呼号>.mrrc.vlsc.net/ 打得开
• 固化进 eMMC（推荐的最终形态；先 armbian-ddbr 备份原厂）：从此不插 U 盘，接线只剩电源 + 网线
